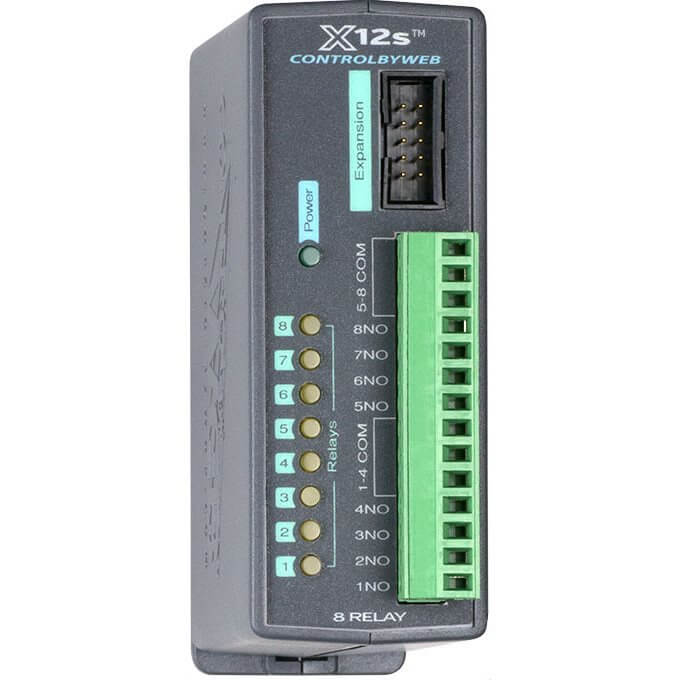

Module 8 relais – X-12S

Le module d’extension X-12s est utilisable avec le contrôleur X-600M. Le X-11s dispose de huit relais haute puissance. Les deux relais sont de type Form-A (contacts SPST)  avec les communs rassemblés en deux groupes. Un connecteur amovible assure les liaisons vers les relais.

Un ou plusieurs modules d’extension X-11s peuvent être connectés à un module X-600M via un câble plat. Le câble plat assure l’alimentation et la communication aux modules d’extension.

Le X-600M avec son module d’extension X-12s est un moyen facile, flexible et fiable pour la surveillance et le contrôle d’équipements sur un réseau. Le X-12s est adapté pour une utilisation avec, par exemple, des électrovannes, des alarmes ou des voyants.

Caractéristiques:

• Alimentation:
  • Entrée : 9-28 VDC (fournie par le contrôleur X-600M, 24V recommandé)
• Courant:
  • Pour 9 VDC – Relais OFF: 16 mA – Relais ON: 344 mA
  • Pour 12 VDC – Relais OFF: 12 mA – Relais ON:258 mA
  • Pour 24 VDC – Relais OFF: 7 mA – Relais ON: 133 mA
• Nombre de relais : 8
• Forme du contact : SPST (1 forme A)
• Matériaux du contact : Argent-Nickel
• Tension maximale : 125VAC, 30VDC
• Max: 2.5 A (total pour chaque groupe de 4 relais avec commun partagé)
• Température de fonctionnement : -40°C à 50°C
